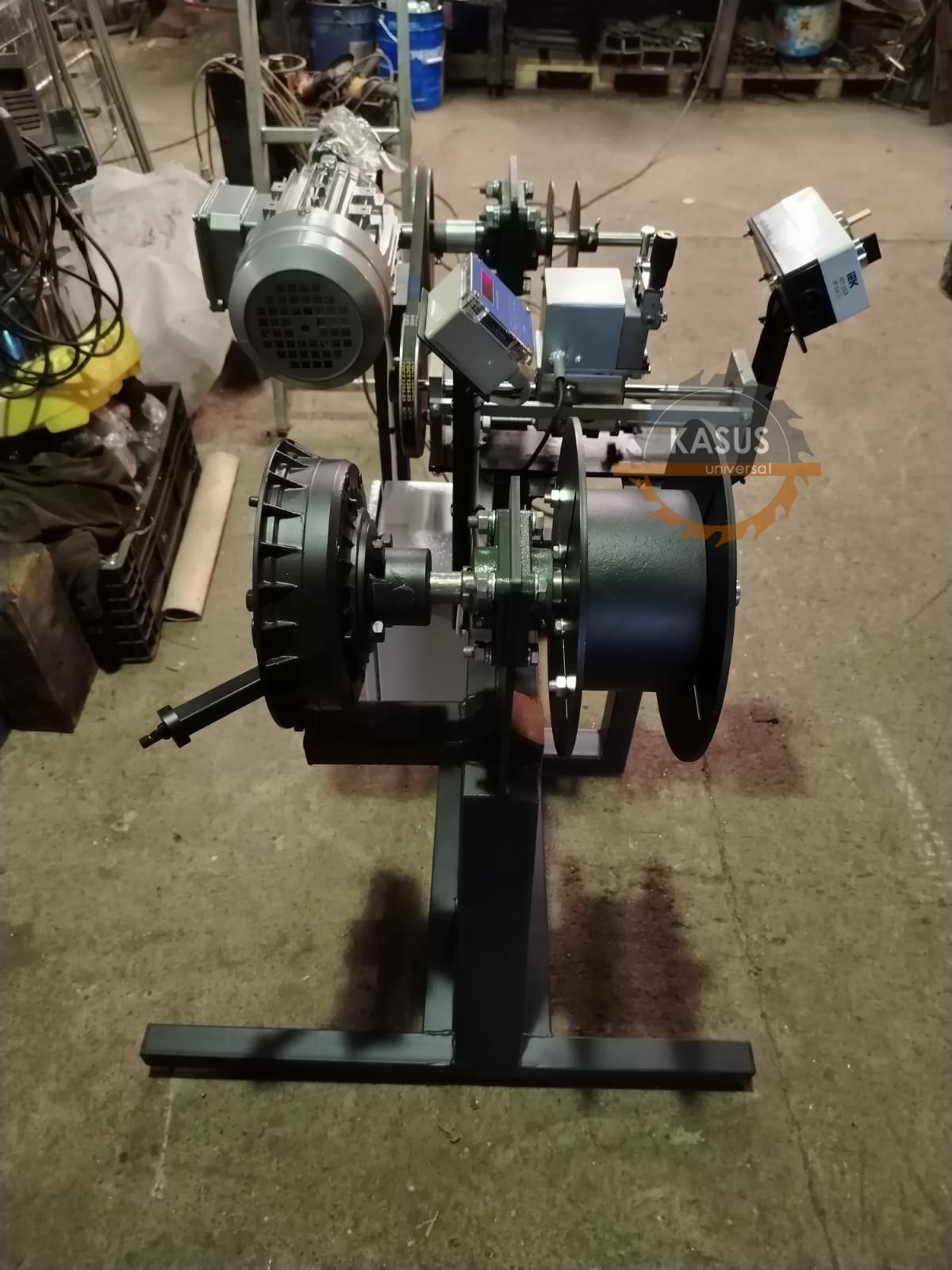

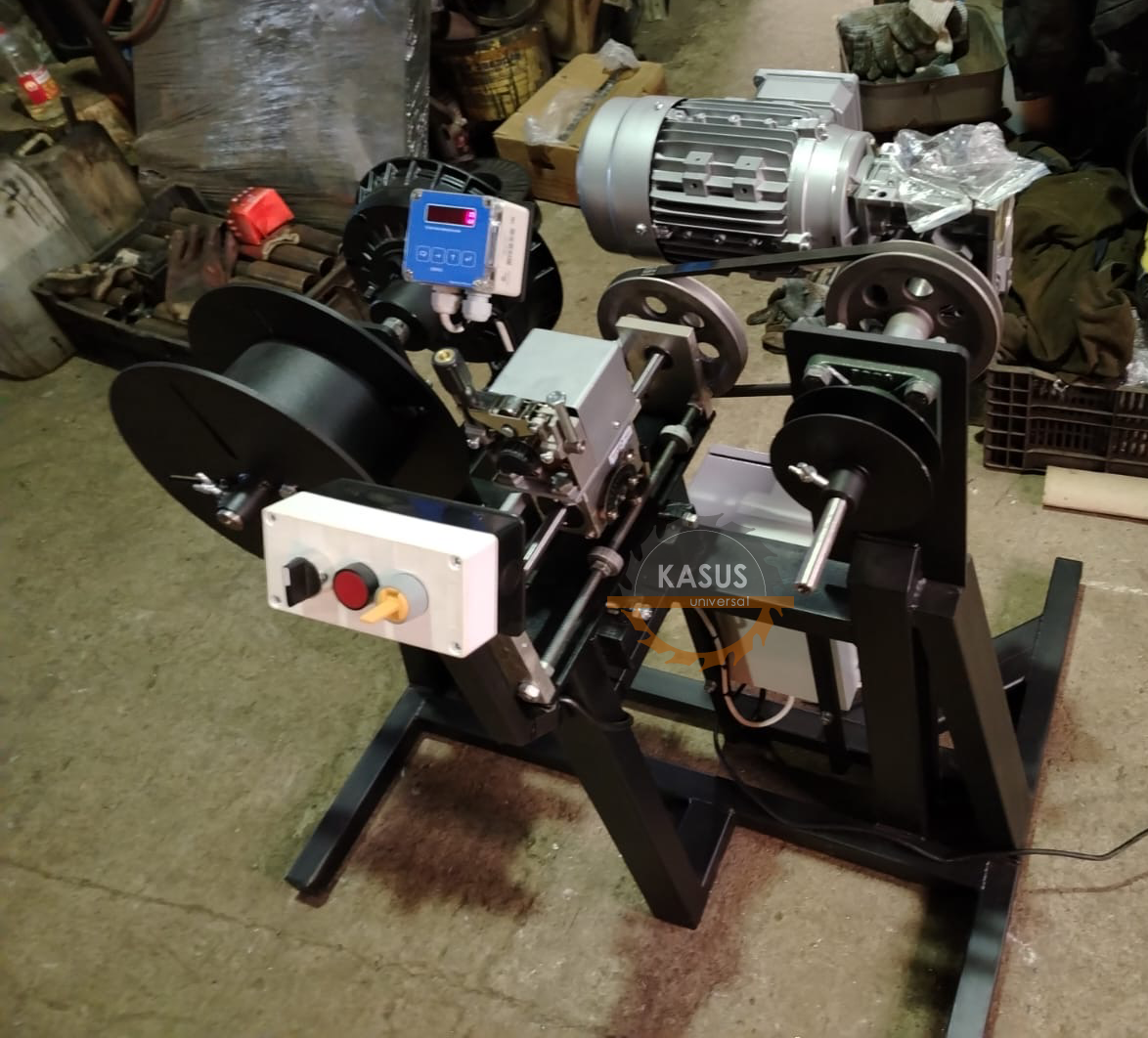

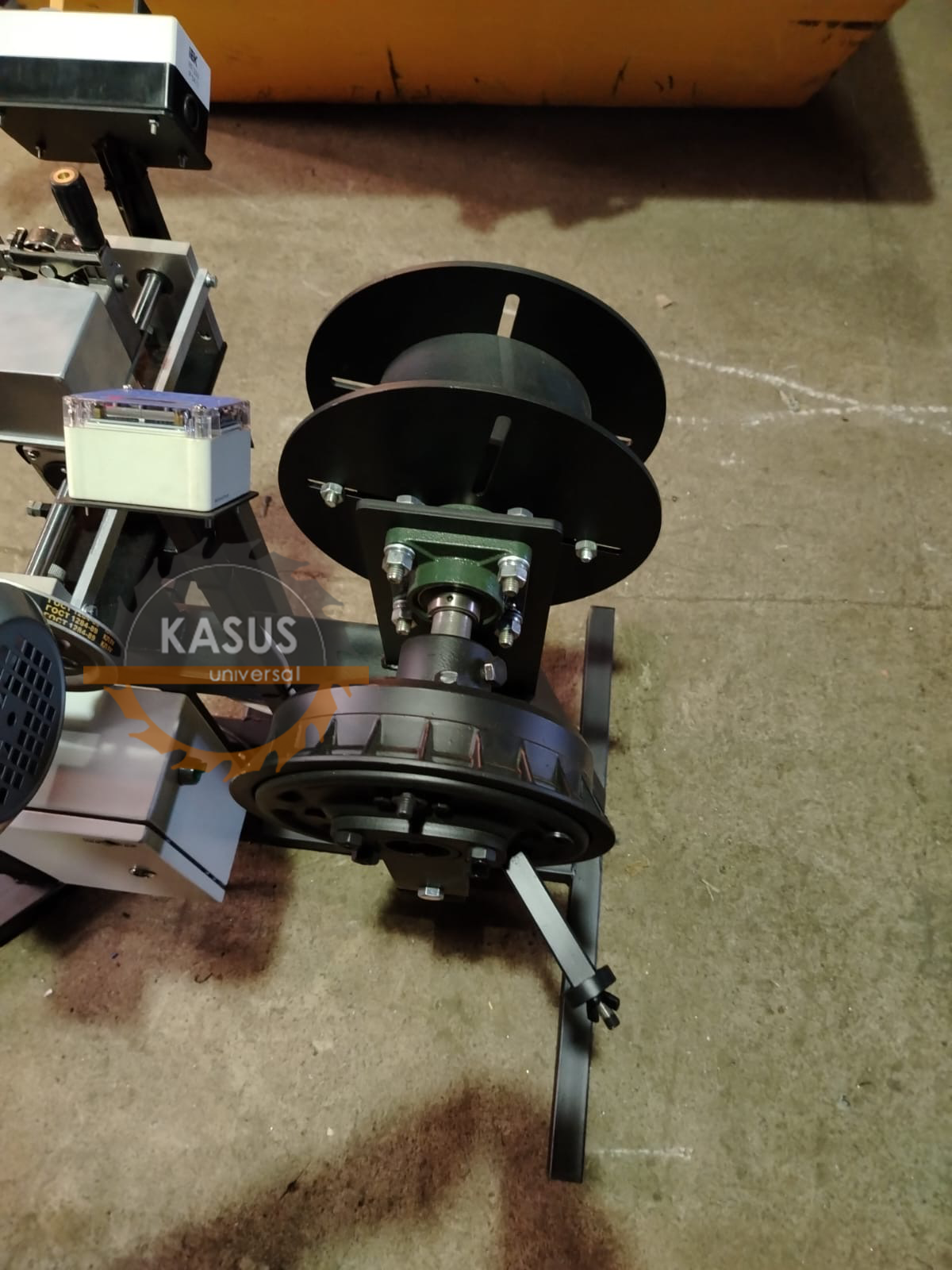

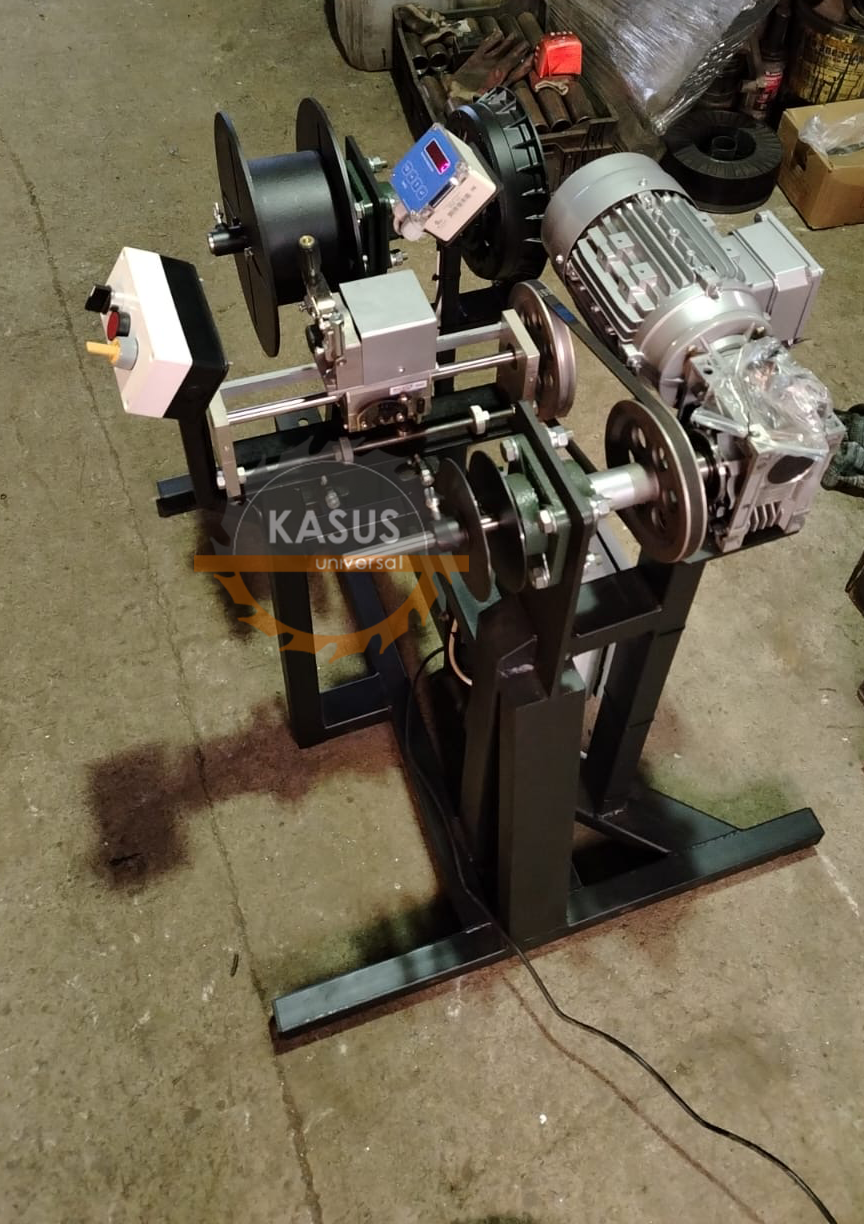

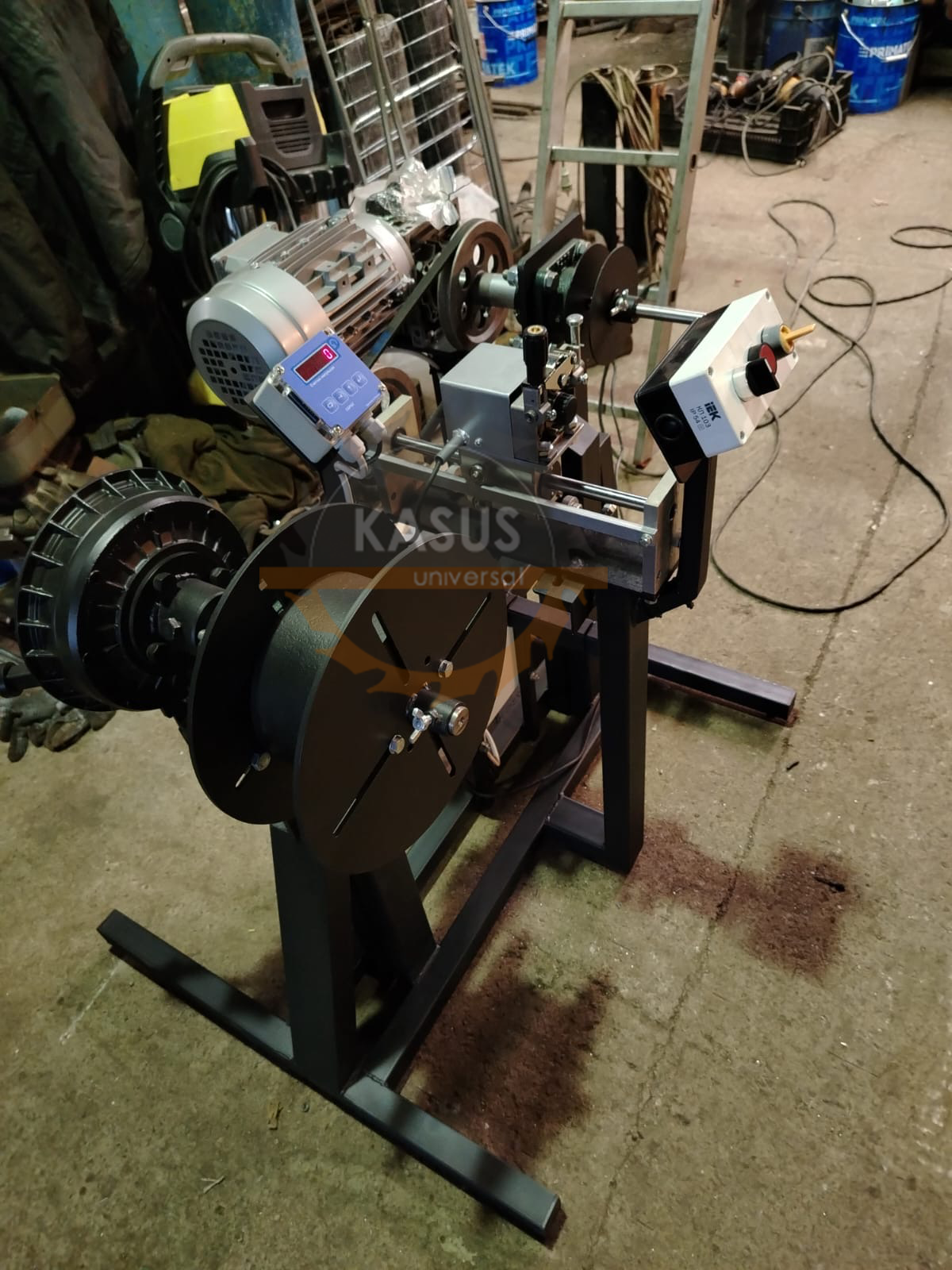

Станок для перемотки проволоки СНСП К-300-100
Станок для перемотки проволоки СНСП К-300-100
Управление процессом намотки осуществляется оператором через пульт управления (включение/выключение, выбор скорости намотки, шага укладки, наладка станка, установка и съем катушек, направление вращения привода), предустановка заданной длины отмотки.
Станок обеспечивает перемотку проволоки с катушки К-300 с посадочными отверстиями размерами 180 мм на катушку D-100 с посадочным отверстием 17мм (параметры могут быть индивидуально скорректированы под заказчика).
Технические характеристики кассеты
| Тип устанавливаемых кассет | Кассета тип K-300 |
| Габариты кассеты | Диаметр 300 мм |
| Вес бухты | 15 кг |
| Ширина (намотки) катушек | от 40 до 120 мм |
| Диаметр проволоки | 0,8…1,2мм |
| Основные узлы станка | - Основание (станина).
- Узел направления проволоки из кассеты. - Узел намотки на катушки с приводом (приводный вал с поводковым пальцем и прижимной щекой). - Узел укладки (раскладчик на гладком валу, сопряжен с основным приводом через ремень). - Узел измерения длины проволоки. - Пульт управления станком |
Тип станка специальный, односторонний, переналаживаемый в зависимости от заданной длины намотки.
Заправка проволоки в станок ручная и крепление на катушке вручную. Намотка проволоки автоматическая (электропривод), рядная. Остановка перемотки производится оператором вручную нажатием кнопки «СТОП» или автоматически, используя функцию предустановки заданной длины отмотки (привод остановится автоматически при достижении заданной длины отмотки).
Заданная длина проволоки от 10 метров до полного окончания кассеты
Индикакция счетчика цифровая, Кратность задания длины от 0,01 метра.
Регулировка скорости намотки от 0 до 90 об/мин.
Узел отрезки проволоки отсутствует, обрезка и обвязка проволоки осуществляется оператором вручную.
Защитное отключение станка при спутывании проволоки в бухте – ОТСУТСТВУЕТ.
Сопроводительные документы - Руководство по эксплуатации 1 экземпляр (паспорт изделия), декларация соответствия.
Гарантийные обязательства - 12 месяцев с даты поставки станка (даты УПД).
Станок для намотки проволоки СНСП К-300-100 предназначен для рядной намотки проволоки диаметром от 0,8мм на еврокассеты типа К-100 с одновременным измерением длины и рядной укладкой. Станок оснащен укладчиком на гладком валу, обеспечивающим намотку проволоки виток к витку. Станок снабжен блоком направляющих роликов.
Основные технические параметры Станка для намотки проволоки СНСП К-300-100 приведены в таблице:
| Параметр линии | Значение |
| Напряжение питающей сети, В | 1 фазное, 220В |
| Потребляемая мощность, кВт, макс. | 0,75 |
| Частота вращения приводной катушки, об/мин | 0-90 |
| Диаметр наматываемой катушки, мм, макс. | 100 |
| Диаметр отдающей катушки, мм, макс. | 300 |
| Ширина перематываемых катушек, мм, макс. | 120 |
| Максимальная масса отдающей/приемной катушки, кг | 15/5 |
| Диаметр перематываемой проволоки, мм | 0,8…1,2 |
| Тип раскладчика | Линейный привод на гладком валу |
| Масса, кг, не более | 120 |
| Защита электродвигателя от скачков напряжения питающей сети, короткого замыкания, перегрева | + |
| Температурный диапазон станка | 0С до +40С |
| Измерительный узел | Электронно-механический |
| Управление станком | С пульта управления |
| Функция предустановки заданной длины отмотки | + |
| Точность измерения длины | Допустимая погрешность ±1% |
| Тормозной механизм на отдающей стойке (для предотвращения инерционной размотки и подтормаживания) | + |
| Срок поставки станка 60 (не более шестидесяти) рабочих дней с даты поступления предоплаты.
Стоимость станка 395 000 руб. с НДС. |
|
Если вас интересуют дополнительные сведения, просим обращаться в отдел продаж (812) 971-45-55, stanki@kasus.su
395 000₽
Станок для перемотки проволоки от производителя КасусУниверсал
– это высокотехнологичное оборудование, предназначенное для эффективной и точной переработки проволоки с одной катушки на другую. Он находит широкое применение в различных отраслях промышленности, включая кабельную, электротехническую, машиностроительную и другие, где требуется работа с проволокой различного диаметра и материала.
Основное назначение станка для перемотки проволоки заключается в измерении длины и равномерной укладки проволоки на приемную катушку. Это позволяет избежать деформации проволоки, спутывания и образования петель, что гарантирует высокое качество конечного продукта. Кроме того, станок позволяет контролировать длину перемотанной проволоки, что особенно важно при производстве кабелей и проводов заданной длины.
Современные станки для перемотки проволоки оснащаются автоматизированными системами управления, которые позволяют задавать параметры перемотки, контролировать скорость и натяжение проволоки, а также отслеживать возможные дефекты. Это обеспечивает высокую производительность и точность работы, а также снижает влияние человеческого фактора. Некоторые модели станков оснащаются дополнительными функциями, такими как очистка проволоки от загрязнений, нанесение смазки и контроль диаметра.
Выбор станка для перемотки проволоки зависит от конкретных потребностей производства. Необходимо учитывать диаметр и материал проволоки, требуемую скорость перемотки, точность укладки, а также наличие дополнительных функций. Важно также обратить внимание на надежность и долговечность оборудования, а также на наличие сервисной поддержки со стороны производителя.
